Почему запрещена скрутка проводов
Согласно пункту 2.1.21. ПУЭ, соединения проводов и кабелей должны осуществляться одним из следующих способов: сваркой, опрессовкой, с помощью винтовых или болтовых соединений, либо методом пайки в соответствии с действующими инструкциями, утвержденными в установленном порядке. Как видим, «скрутка» здесь не упоминается вовсе. Можно смело делать вывод: скрутка практически запрещена ПУЭ.
Однако давайте разберемся, почему же официальное отношение к скрутке столь однозначно, в чем может крыться причина ее исключения из списка разрешенных способов соединения проводов, ведь совершенно ясно, что это сделано не просто так. Разрешены: опрессовка, пайка, сварка и винтовое соединение. Начнем с того, что рассмотрим, в чем заключаются особенности разрешенных способов соединений, и в чем их отличие от скрутки.
Пайка и сварка
Пайка и сварка предполагают монолитность и максимально возможную проводимость создаваемого неразъемного соединения. Во время пайки образуемое неразъемное соединение формируется межатомными связями, ибо когда соединяемые металлы нагреваются ниже температуры их плавления, припой уже расплавлен, он тут же их смачивает и затекает в зазор, после чего кристаллизуется.
Сварка тоже предполагает установление межатомных связей между свариваемыми частями, однако здесь уже сами металлы плавятся либо подвергаются пластическому деформированию (или подвергаются одновременно плавлению и деформированию).
Так или иначе теперь нам ясно, что и пайка и сварка проводов делают их сопряжение максимально полным и качественным, ведь провода объединяются на атомарном уровне, и значит для тока они превращены как бы в единый провод, когда на переходе между объединяемыми частями нет воздушных промежутков, отсутствуют лишние промежуточные элементы, могущие как-то ухудшить проводимость.
Опрессовка и винтовое соединение
Что касается опрессовки и винтового соединения, то здесь подразумевается настолько сильное прижатие сопрягаемых проводников друг к другу, что качество соединения практически идентично по уровню проводимости сварному соединению или спаю.
Да, прочность на разрыв у такого соединения может быть и меньше чем достижимая сваркой или пайкой, однако достигаемая проводимость стыка оказывается почти максимально возможной, так как провода можно сказать затекают друг в друга, их металлы диффундируют. Здесь нет даже промежуточного элемента — припоя, удельное сопротивление которого в принципе может быть больше удельного сопротивления металлов объединяемых проводов.
Если назначение соединяемых проводов таково, что провода не будет нести значительной механической нагрузки, то опрессовка или винтовое соединение по проводимости ничуть не уступят сварке и пайке.
Почему греется скрутка
А что со скруткой? Скрутка не только не позволит создать надежного, хорошо проводящего контакта, она также не обеспечит прочности и будет разогреваться сильнее чем остальной провод при прохождении через нее сколь-нибудь значительного тока.
Так будет происходить потому, что в месте скрутки провода не связаны на атомарном уровне, они всего лишь контактируют частью своих поверхностей, и кое-где между ними есть воздушные промежутки в которых обязательно со временем станут образовываться окислы.
К тому же механически скрутка все равно будет со временем расплетаться, чем еще более усугубит проблему повышенного сопротивления и образования продуктов окисления.
В конце концов из-за совместного действия названных факторов, контакт проводов в скрутке ухудшится настолько, что это окажется чревато образованием искр и даже возгоранием изоляции проводов.
Тем не менее следует помнить об очевидных недостатках такого решения как скрутка и о неминуемых долгосрочных последствиях ее использования. Поэтому, пожалуйста, выполняйте неразъемные соединения только разрешенными ПУЭ способами.
Чем грозит наматывание сварочного кабеля на руку
Многие сварщики практикуют наматывание сварочного кабеля на руку, чтобы уменьшить виляние электрода из стороны в сторону, а также по другим разным причинам. Некоторые начинающие сварщики также прибегают к данному способу удержания держака.
Но, как оказывается такой подход абсолютно не безвредный и может повлечь за собой ряд проблем со здоровьем в дальнейшем. Из-за того, что по кабелю перетекает ток, на руку сварщика, так или иначе, воздействует электромагнитное поле. Какое влияние оно оказывает и что из-за этого может быть?
Чем грозит наматывание сварочного кабеля на руку?
Какие болезни присущи сварщику? Ну, наверное, заболевание легких из-за постоянного вдыхания вредных паров. Также могут возникать проблемы со зрением, ведь так или иначе, но приходится смотреть на вредное ультрафиолетовое излучение.
Что же касается вреда электромагнитного поля на здоровье сварщика, то оно доказано не полностью. Так, например, многие старые сварщики утверждают, что у них наблюдаются проблемы с кистью правой руки из-за наматывания сварочного кабеля.
Конечно же, проблема происходит не сразу, а только через время, может даже пройти несколько десятков лет, когда болезнь проснётся. Некоторые же наоборот, говорят, что электромагнитное поле помогло им справиться с болезнью суставов на правой руке.
Все они в одни голос утверждают о том, что сварочный ток до 100А, абсолютно безвреден для сварщика. И только ток выше 120А может нести за собой негативное воздействие на организм.
В тоже время можно смело утверждать о негативном влиянии электромагнитного поля на другие формы жизни. Достаточно посмотреть, какая растительность растёт под линиями электропередач…
Нет, конечно же, сварщик навряд ли столкнётся со столь мощным электромагнитным полем, но вот постоянное воздействие даже минимального, все-таки может оказать на него вредное воздействие. Со временем руки начнет «выкручивать», особенно на погоду.
Кстати, в народе до сих пор ходит байка о том, как избавиться от радикулита. Будто бы достаточно обмотать виток сварочного кабеля вокруг поясницы, и радикулит пройдёт. Конечно же, я настоятельно не рекомендуют так делать, поскольку на дворе все-таки век технологий и высокоразвитой медицины.
Как защититься во время сварки
Само собой нужно использовать надежную маску. Причём лучше всего, если это будет маска Хамелеон, которая оснащена автоматическим светофильтром. Такой светофильтр сам затемняется при возникновении мощных ультрафиолетовых лучей.
Варить нужно только в хорошо вентилируемом помещении. Всегда нужно помнить о том, что пары от сварки наносят огромный вред организму. Если нужно варить в закрытой емкости, например в цистерне, то обязательно нужно надевать противогаз или респиратор.
Не следует также забывать и о вредном влиянии электромагнитного поля. Нельзя близко располагать к голове сварочный кабель, и если уж наматывать его на руку, то совсем на непродолжительное время. Всегда нужно помнить о том, что в сварке вред может нанести абсолютно все, даже сама сварка, если варить слишком долго и без перерывов.
Есть ли вред от магнитного поля при сварке
Сварка вредная работа, тут не поспоришь. Однако насколько вредная? Сварщики знают, что при сжигании электродов выделяются клубы едкого дыма с вредными компонентами. Поэтому многие из них защищают органы дыхания специальными средствами.
Также при сварке выделяется большое количество ультрафиолета, который негативным образом воздействует на органы зрения сварщика. Поэтому все сварщики варят исключительно в специальных масках со светофильтрами.
Но есть и еще одна опасность, которая подстерегает сварщика. Это магнитное поле, которое образуется за счет источника сварки. Наверняка многие наблюдали интересную картину, когда при работе со сварочным аппаратом шевелились сварочные провода. Происходит это как раз из-за того самого магнитного поля, в котором находится и сам сварщик.
Есть ли вред от магнитного поля при сварке
Сварка и магнитное поле — тема, действительно интересная и до конца неясная.
Но, даже не вдаваясь глубоко в подробности, можно понять, что не зря существуют определённые нормы и правила, касающиеся вот чего:
Таким образом, становится понятно, что все эти нормы и правила были прописаны для того, чтобы минимизировать вред ЭМП. На самом деле исследование электромагнитного поля начались еще в середине прошлого века. Согласно данным исследованиям было доказано, что магнитное и электромагнитное поле отрицательным образом сказывается на нервной системе человека.
К организационным мероприятиям, которые направлены на защиту от электромагнитного поля, относятся:
Многие сварщики по привычке наматывают кабель на руку, и советую это делать новичкам, чтобы электрод не уводило в сторону.
Можно ли наматывать сварочный кабель на руку
При сварке на высоте, в неудобном положении или во время обучения, многие наматывают сварочный кабель на руку, чтобы электрододержатель не тянуло вниз. Наверное, если делать это не часто, то ничего плохого в итоге не приключится, однако злоупотреблять этим всё-таки не стоит.
То, что электромагнитное поле негативно воздействует на человека уже доказано, осталось только разобраться, как сильно. В любом случае стоит подумать над тем, чем все это может грозить в дальнейшем: болезнь суставов, головные боли и т. д.
Ну и, конечно же, не стоит забывать про дополнительное сопротивление, которое возникает исключительно на переменном токе. На постоянном токе, то есть при использовании сварочного инвертора, никакого дополнительного сопротивления не возникает.
В общем, всего должно быть в меру, как и сварки. Всегда стоит придерживаться техники безопасности, соблюдать перерывы между работой, а также, не забывать следить за своим здоровьем. Всем удачи, добра и хороших дел.
Когда прогуливаешь физику в школе
Рассказал инструктор по альпинизму историю с его прошлой работы (шэф бригады промальпов). С его слов:
Нужно было металлоконструкцию на крыше сварить, задачу поставил утром и пошел по другим делам. Когда вернулся перед обедом проверить работу, увидел переноску 200м, свернутую в аккуратную бухту, одетую на арматуру чтобы «не упала» (не повесили, а просто положили на пол, так что арматура в центре кольца была), к которой подключены 2 сварочных. Арматура уже почти засветилась как лампочка, а изоляция переноски начала растекаться. Работы тут же остановил и все потом слушали очень долгую лекцию по электородинамике с акцентом на параграф про индукцию.

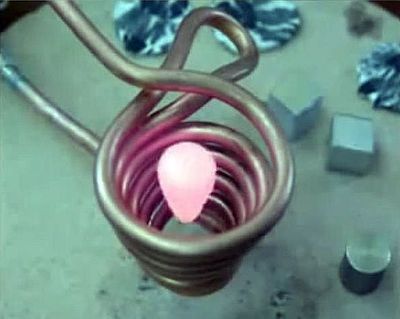

картинка от пээинтмастера для наглядности
P.S. переноску размотать не смогли, пришлось выкинуть
Тут не совсем индукция виновата, а проводимость проводов. Из закона ампера следует, что проводник создает вокруг себя магнитное поле (рисунок 1), но если проводника 2 и цепь замкнута то линии магнитной индукции будут противонаправлены тем самым возникновение эффекта электромагнита невозможно.
А поскольку провод в бухте не имеет естественного охлаждения, но тем не менее по нему текут высокие токи разогревается он знатно
Имхо, если бы на математике мы бы не обезличенные проценты считали, а насчитывали бы платежи кредитов и ипотек, то финансовая грамотность у населения была бы куда выше.
Мне кажется история фейк. Удлинитель состоит из двух проводов, токи в которых одинаковы и противоположны по направлению, соответственно они скомпенсируют друг друга и никакой индукции не будет.
Когда-то на буровой спускали скважинный насос, спустили а остаток не размотанного кабеля (30м) застелили сбоку буровой. И вот включаем насос через 5 минут сперва почувствовали запах плавленной резины затем повалил дым. Подбегаем на место и видим аккуратно висящий комок стекающей резины на стене ангара. Бурила долго матерился но потом выяснил вредителя. Оказывается после того как разложили кабель подошел супервайзер видимо почесал затылок пробормотал непорядок и намотав кабель на локоть повесил на гвоздь. После этого пришлось повторно вытаскивать насос из 300 метровой скважины для замены кабеля
Действительно, когда физику в школе прогуливаешь, можно и не такое придумать )))
Чёт у меня сомнения по поводу нагрева арматуры, подобного рода тема работает при подаче на кольцевой проводник постоянного напряжения, а там обычная 220 переменка.
Когда прогуливаешь уроки русского языка в школе. :Р
Когда-то, больше 10и лет назад, в одном из открывавшихся гипермаркетов, с немецким участием и частично немецким персоналом (по крайне мере, СБ и охрана), мы монтировали вай-фай сеть. В торговом зале уже выполнялась выкладка товара и он был заполнен процентов на 70. Поэтому, на выходе из зала поставили антикражные рамки и охрану. Когда мы катали по залу покупанскую тележку, набитую блоками питания, точками доступа, и свёрнутыми в кольцо патч-кордами, ворота орали каждый раз, когда мы пытались пройти. Охрана оживлялась, кричала «halt!», подбегала и начинал шмонать тележку. Через два дня они успокоились, и уже не реагиовали на нас. )
В антикражных метках, которые лепят на товар, была катушка индуктивности, выполненная из фольги (при «гашении» метки на кассе, пережигались перемычки, кажется, я не в курсе, антикражными системами не занимался). При проходе через ворота непогашенная метка вносила искажения в магнитное поле ворот, и они визжали.
При проходе через ворота со скрученными патчкордами, они также вносили искажения в магнитное поле. 🙂
один раз запорол катушку 20м сварочным аппаратом (2 прихватки на 1 мин. работы)так что история на 50% проверенна.
Слишком сложно для гуманитария
это удлинитель, а не переноска.
К счастью, я познал этот закон упоров дешёвый ашановский удлинитель за 300 р. а не что-то более важное.
В терминах не разбираюсь, но по малолетству не раскрутил однажды длиннющую переноску (чтобы не болтались провода по всей квартире) и врубил в неё мощный отопительный прибор. Не потребовалось много времени чтобы моток нагрелся, и начал плавиться. Не повторяйте таких ошибок.
неужто правда выкинули столько медного кабеля, а не сдали на металлолом в пункт приёма?
Чувак, компания Adobe второй фотошоп бесплатно раздаёт.
пиздежом попахивает. Тогда был бы электромагнит и стальные яйца тех ребят к нему бы притянуло моментально.
слишком сложно.Можно в следующий раз в картинках?
Не мой немой
Я, вообще не отдупляя что к чему: А что это было?
Счастье в мелочах
Есть у нас с женой ребёнок усыновленный. Со сложной судьбой, и проблемами со здоровьем. Лечим, делаем все возможное, чтобы стало ему лучше. У нас он уже пол года. Сейчас ему 3 года и 5 месяцев. Научился разговаривать, состояние улучшается. В один из вечеров, когда он, как всегда, не хотел засыпать, я придумал сказку про паровозик по имени Тёма. Как вы, наверное поняли, имя выбрано не случайно. Так зовут сына. Нет, его зовут не «паровозик Артём», его имя Артём))) И, в общем, с тех пор паровозик Тёма один из наших любимых героев. А любовь к самим поездам у него и так была)))
Дабы сделать ребёнку приятное, в один из выходных дней на прогулке пошли на станцию встречать и провожать поезда (благо, недалеко идти). Сын очень хотел встретить того самого паровозика. Но на станции, к сожалению, были только вагоны. Мы сделали вывод, что паровозик Тёма их привёз, и уехал в депо отдыхать. Выходной же, как-никак. Но, вдруг вдалеке показался поезд. Артём твёрдо заявил, что это и есть тот, кого мы ждём. И, действительно, это был маневровый локомотив, который привёз вагоны для сцепки состава. Радость у нас была огромная. Когда локомотив приблизился, сын стал махать ему рукой в приветствие. И, о боги, паровозик ему ответил! Машинист просто ему посигналил в ответ! Но, ребята, вы бы видели, сколько восторга это вызвало у Артёма! Сколько было счастья! Казалось бы, такая, ничего не значащая мелочь, но вызвала такую бурю эмоций у ребёнка! До самой ночи были разговоры о поездах, и что паровозик Тёма ему подудел)))
Просто хочу сказать спасибо тому парню в локомотиве. И всем, кто делает такие приятные мелочи. Для взрослых людей это все незначительно. Но ребёнок, который в свои 3 года пережил много тяжёлых моментов, стал немного, но счастливее. И улыбнулся ещё один лишний раз.
Спасибо, если дочитали. Сумбурно получилось, но хотелось выговориться. Делайте добро!
Можно ли скручивать провод?
При намотке мощного трансформатора, например для сварочного аппарата, в арсенале радиолюбителя может не оказаться провода подходящего сечения. Сразу возникает вопрос, что делать в таком случае? Выходом из данной ситуации может быть скрутка проводов меньшего сечения, которые всегда можно найти в закромах. То есть ответ да, провода можно скручивать.
Как увеличить сечение провода
В данном случае донором был трансформатор ТС270 с медными обмотками. Трансформатор был разобран и из него был извлечен медный провод диаметром 1 мм.
Сечение данного провода составило:
Далее провод был сложен в четыре жилки и скручен шуруповертом (дрелью). В результате получился провод общим сечением:
Если пользоваться этим методом, то можно получить провод нужного сечения для намотки первичной обмотки мощного трансформатора (увеличить сечение провода до нужного).
Несколько фоток данного процесса скрутки провода (кликаем по фото):
Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/skrutka
Читайте статьи на сайте первоисточнике, не поддерживайте воров.
Подводим итог
Таким образом можно намотать провод нужного сечения используя при скрутке нужное количество проводов. Также при скрутке можно применять провода разного сечения. Потом подсчетом сечения каждого, определяем сечение, которое получится в итоге из этих проводов.
Если провода в хорошей изоляции (лак не поврежден), то можно этим скрученным проводом сразу мотать обмотку на трансформатор. Если лаковое покрытие повреждено (провод старый или перегретый), то лучше этот скрученный провод обмотать бумажным молярным скотчем и пропитать в лаке (лак можно использовать любой).
Также этот скрученный провод можно удлинять путем спайки припоем или сварки угольным электродом с помощью аккумулятора.
